产品名称：五段硅碳棒（双发热段型）

一、产品概述

五段硅碳棒又称双发热段硅碳棒，属于高效加长式碳化硅电热元件，采用高纯碳化硅原料经高温再结晶烧结工艺制成。产品为独特的五段式结构（双发热段+三冷端），单支棒体拥有两组独立发热区域，中间与两端为加粗冷端，是针对长炉膛、双通道、温场不均工况专门设计的升级款加热元件。氧化性气氛下最高使用温度1450℃，具有发热面积大、炉温均匀、单支功率大、节省安装点位等优势，广泛应用于各类中大型连续式工业窑炉。

二、结构特点

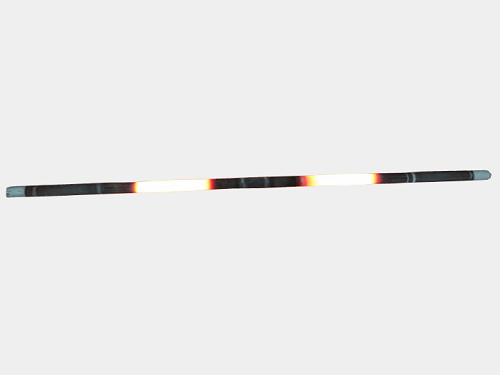

1. 五段式特殊结构：两端冷端+第一段发热+中间冷端+第二段发热，对称双发热区设计，单支等同于两支普通硅碳棒发热效果。

2. 三处加粗冷端：三段冷端全部加粗处理，导电性能好、散热快，杜绝端部高温烧红、打火、烧断现象，运行稳定性更高。

3. 一体烧结成型：整体无拼接、无焊接，内部组织致密，机械强度高，抗热震、耐高温形变。

4. 对称发热布局：双发热段功率一致、发热同步，有效解决长炉膛前后温差大、温度梯度不均问题。

三、核心技术参数

1. 规格尺寸

• 发热部直径：Φ10mm～Φ30mm

• 单段发热长度：200mm～800mm

• 双发热段总发热长度：400mm～1600mm

• 整体总长度：800mm～3000mm

• 冷端规格：标准加粗结构，适配常规夹具穿墙尺寸

2. 性能电气参数

• 最高使用温度：氧化气氛 1450℃

• 最佳工作温度：1100℃～1380℃

• 1050℃标准电阻率：700～1500Ω·mm²/m

• 标准表面负荷：1.1～2.7W/cm²

• 适配工作电压：220V/380V

• 双段温差控制：≤±5℃

• 标准连续使用寿命：≥2000小时

四、产品核心优势

1. 双倍发热面积，升温效率高：单支双发热段设计，替代两支普通直棒，大幅减少炉体开孔数量与接线点位。

2. 长炉膛温场均匀：前后两段同步发热，完美适配长条形炉膛，解决窑炉进出口温差大、产品烧结不一致问题。

3. 三冷端耐烧稳定：三处冷端加粗散热，接触电阻小，长期连续运行不易烧蚀，适合24小时不间断工业生产。

4. 结构强度高、不易损坏：一体烧结工艺，抗急冷急热、抗冲击，适配连续式推板炉、辊道炉高频工作环境。

5. 节约成本、维护简便：元件数量减半，线路故障点减少，后期检修、更换、运维成本更低。

五、应用范围

五段双发热硅碳棒专为长炉膛、连续式工业窑炉设计，广泛适用于：

• 双通道推板炉、长式辊道窑、连续烧结窑

• 电子陶瓷、磁性材料、粉体冶金烧结炉

• 稀土材料、新能源材料高温煅烧设备

• 长型台车炉、连续式热处理生产线

• 化工、建材、磨料行业长距离高温加热窑炉

六、安装使用注意事项

1. 安装预留充足热膨胀间隙，禁止挤压、磕碰、卡死棒体，防止高温膨胀断裂。

2. 三处冷端接线必须压实紧固，保证接触良好，避免虚接打火、局部过热烧损。

3. 严禁长期超温超负荷运行，工作温度建议控制在1400℃以内，延长使用寿命。

4. 同炉必须使用同规格、同阻值五段硅碳棒，保证双段发热功率均衡、温场统一。

5. 新棒受潮需低温烘干后通电，避免升温炸裂；定期清理表面积尘杂质。

七、定制服务

五段硅碳棒支持非标发热段长度、冷端长度、整体总长、特殊配比阻值定制，可根据各类长炉膛窑炉、非标设备尺寸一对一定制生产。
